Réaliser le montage ci-contre.
Mesurer les tensions aux bornes du conducteur ohmique R et de la lampe L.
Mesurer les intensités des courants I1, I2 et I3.
Identifier la branche principale et les branches dérivées. Comment appelle-t-on les points A et B ?
Énoncer la loi des tensions dans un circuit en dérivation.
Trouver une relation entre les trois valeurs des intensités mesurées.
Énoncer la loi des intensités dans un circuit en dérivation, appelée « loi des nœuds ».

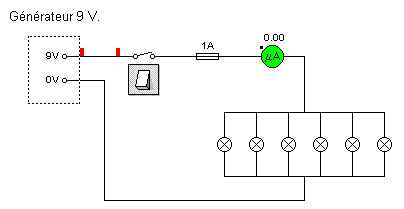

A l'aide du logiciel de simulation, construire le circuit ci-contre, composer d'un générateur de tension continue de 9 V, d'un fusible 1 A, d'un ampèremètre, d'un interrupteur et de six lampes identiques.
A l'aide de la valeur donnée par l'ampèremètre, calculer l'intensité du courant qui traverse chaque lampe.
Calculer le nombre maximal de lampes que l'on peut avoir en dérivation sans faire fondre le fusible.
Vérifier le résultat en complétant le circuit. Ajouter une lampe supplémentaire; Que se passe-t-il ?
